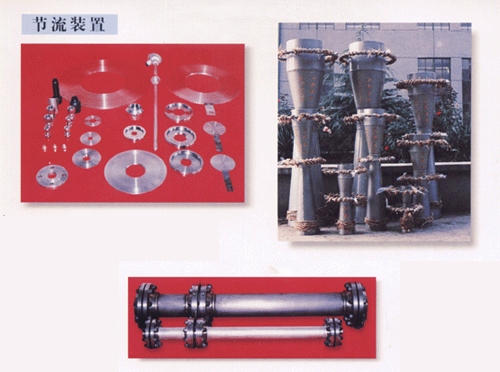

我廠生產的節流裝置順利通過ISO-9002質量認證,它是按國家標準GB/T2624-93(ISO5167-1( 1991))設計和制造的,廣泛用于石油、化工、冶金、電力等工業部門,具有結構簡單、維護方便、穩定可靠、價格低、精度高等優點。
型號表示法
節流件形式表示方法
| 代號 | 表示名稱 | 代號 | 表示名稱 |
| K | 標準孔板（帶環室） | P | 噴嘴 |
| Y | 標準孔板（不帶環室） | H | 1/4圓孔板（帶環室） |
| W | 標準方丘里管（粗鑄收縮段） | I | 偏心孔板 |
| J | 標準文丘里管（機械加工收縮段） | Q | 圓缺孔板 |
| T | 標準文丘里管（粗焊鐵板收縮段） | X | 小孔板 |
取壓方式表示方法
| 代號 | 表示名稱 | 代號 | 表示名稱 |
| H Z | （環室取壓） | F | 法蘭取壓 |
| 角接取壓 | J | 徑距取壓 | |
| （鉆孔取代） | T | 特殊取壓 |
取壓方式表示方法
| 節流件形式 | 型號 | 取壓方式 | 適用范圍 | |||
| 公稱通徑DN(mm) | 公稱力DN(MPa) | ReD | ||||
| 標準孔板 | LGKH | 角接取壓（環室） | 50-400 | ≤10 | 0.02≤ ≤0.75 | 0.02≤ ≤0.45時，ReD≥5x103;當0.45< ≤0.45時，ReD≥104 |
| 50-100 | 10 | |||||
| LGYZ | 角接取壓（鉆孔） | 400-1000 | ≤10 | |||
| LGYF | 法蘭取壓 | 50-1000 | ≤10 | ReD≥1260 2D | ||
| 50-150 | 10 | |||||
| LGYJ | 徑距取壓 | 50-1000 | ≤10 | |||
| 50-150 | 10 | |||||
| 標準噴嘴 | LGPH | 角接取壓 | 50-500 | ≤10 | 0.30≤ ;≤0.80 | 當0.30≤ ;<0.44時，7x103≤ReD≤107;當0.44< ;≤0.80, 7x104≤ReD≤107 |
| 50-150 | 10 | |||||
| 長徑噴嘴 | LGPJ | 徑距取壓 | 50-630 | ≤10 | 0.2≤ ;≤0.80 | 104≤ReD≤107 |
| 50-100 | 10 | |||||
| 文丘里管 | LGWT | 圓錐收縮段為粗鑄文丘里管特殊取壓 | 100-800 | ≤2.5 | 0.3≤ ;≤0.75 | 2x105≤ReD≤2x105 |
| LGJT | 圓錐收縮段為機械加工的文丘里管特殊取壓 | 50-250 | ≤4.0 | 0.4≤ ;≤0.75 | 2x105≤ReD≤106 | |
| LGTT | 圓錐收縮段為粗焊鐵板的文丘里管特殊取壓 | 200-1200 | ≤1.6 | 0.4≤ ;≤0.70 | 2x105≤ReD≤2x106 | |
| 文丘里噴嘴 | LGLT | 特殊取壓 | 60-500 | ≤4.0 | 0.316≤ ;≤0.775 | 1.5x105, ReD≤2x106 |
